目的：

金屬端子在倉(cāng)庫(kù)中存放一段時(shí)間后，發(fā)現(xiàn)邊緣部位顏色發(fā)黑，委托方希望知道此發(fā)黑部位成分及形成原因。

測(cè)試結(jié)果：
通過(guò)使用SEM/EDS對(duì)變色和正常部位進(jìn)行形貌和成分分析，發(fā)現(xiàn)變色部位表面粗超度明顯大于正常部位，成分測(cè)試結(jié)果表面變色部位含有大量的硫元素（S）, 硫元素與樣品表面的銀元素反應(yīng)，生成化合物-AgS，AgS的顏色為黑色。初步懷疑存放金屬端子的環(huán)境中有較高濃度的含硫物質(zhì)，而銀是極易與硫發(fā)生反應(yīng)的物質(zhì)。

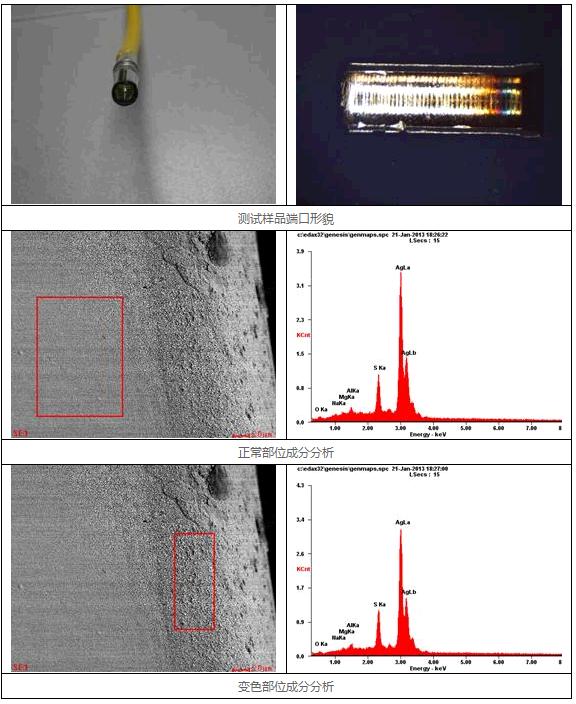

測(cè)試圖片：

• 失效分析
• 電子產(chǎn)品失效分析
• 金屬材料失效分析

• 非金屬材料失效分析
• 涂層/鍍層失效分析
• LED失效分析
