一，前言

1.1，清潔度的概念

清潔度的定義指的是產品的潔凈程度。從宏觀角度來描述：清潔度指的是產品表面殘留微小顆粒物的程度。一般我們是通過顆粒物的尺寸、數量、重量來衡量樣品被污染的程度。

1.2，目的

保證清潔度的目的是使產品達到規定的壽命，不使產品在制造、使用、維修過程中因污染而縮短使用壽命。

1.3，使用范圍

主要涉及汽車行業零部件、發動機、航空、半導體、數據存儲、醫療設備、通訊、精密儀表，大型工礦設備等行業。

二，方法概述

顆粒物清潔度主要是先通過萃取表面顆粒物，通過真空過濾洗液，將顆粒污染物過濾在5濾膜上，在對顆粒污染物進行分析，分為重量法和顆粒尺寸數量法。

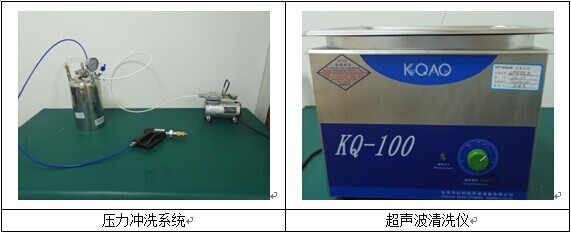

萃取方法：細流沖洗法、壓力沖洗法、超聲波沖洗法

2.1，稱重法

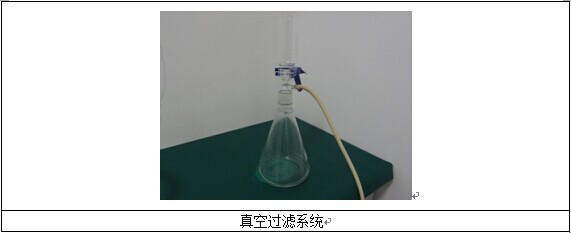

稱重法是一種工業生產和試驗中常用的清潔度測試方法。測試方法為：按照標準要求，選取一定數量的零件，按指定的方法將樣品表面的顆粒物萃取在溶液中；取一張干燥并稱重后的濾膜，通過真空過濾系統，將顆粒物過濾到濾膜上；將濾膜充分干燥后稱重，將所得總重量減去濾膜重量，即顆粒污染物凈量。本實驗室現有的電子分析天平有0.1mg和0.01mg兩種精度。

2.2，顆粒尺寸數量法

顆粒尺寸數量法是零件清潔度測試的另一種常用方法，其基本原理是根據被檢測的污染物顆粒表面具有不同的光吸收或散射率來計算。其測試方法為：與重量法的處理方法相同，待濾膜干燥后，置于金相顯微鏡下，根據不同金屬顆粒與非金屬顆粒在顯微鏡下光亮差異，同時利用分析計數軟件，可計算出整個濾膜上不同尺寸的金屬顆粒物及非金屬顆粒物的數量分布。

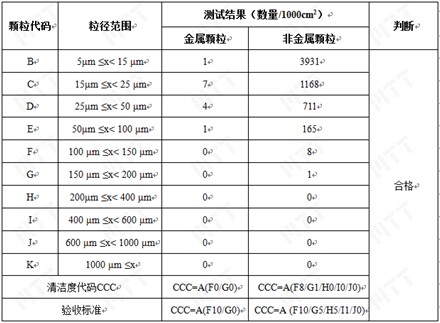

顆粒尺寸數量法的極限值：對特定規格的零件，規定一定樣品數量、檢查頻率、清洗介質、清洗參數和操作過程的情況下，將顆粒按尺寸大小統計，每個尺寸范圍分別規定準許的最大顆粒數量，只要有某一項超標，則測試結論為不合格。如下圖所示，按照ISO 16232標準要求，編寫樣品測試結果的清潔度代碼CCC，根據驗收要求進行評判。

三，參考標準

ISO 16232-2007道路車輛--流體回路元件的清潔度
