導光板發黃難題如何解決？冠醚滲入的危害性

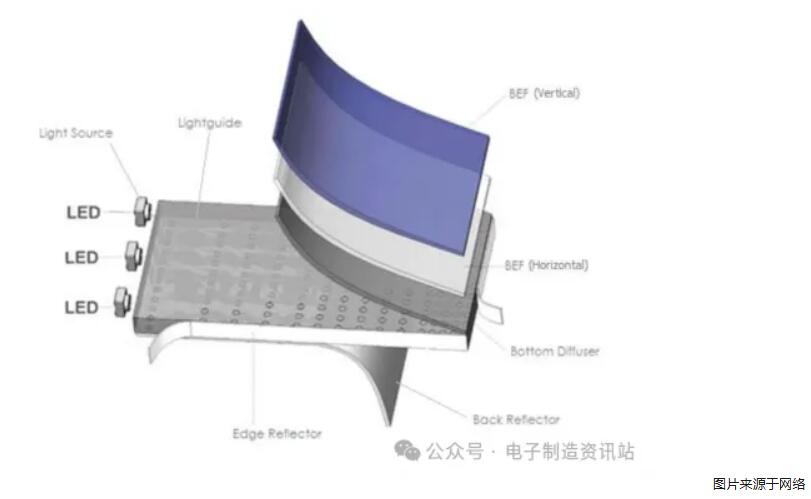

導光板是背光源組件的關鍵，能將線光源轉為面光源，基于光學全反射原理。透明塑料的折射率大于1時，光線會全內反射，擴散網點使光線向各方向擴散，破壞全反射，從導光板正面均勻射出。因此導光板的透明度對光場強度分布的品質與均勻性至關重要。

我們收到某手機屏幕背光板，通電后發現局部邊緣出現發黃，此前確認為手機導光板導致的發黃，通過對不同批次的手機導光板進行對比分析，結合透光率分析、FTIR分析和Py-GCMS分析等多種手段，深入探究導光板邊緣發黃的原因。

測試分析

1 透光率分析

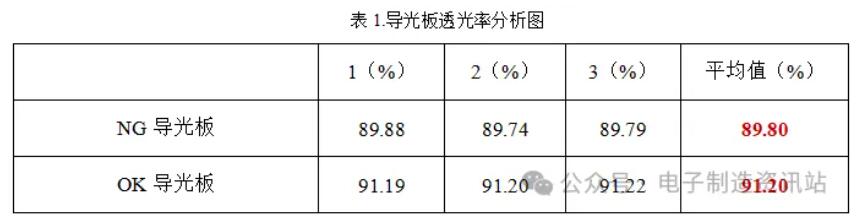

對NG導光板和OK導光板的透光率分別進行分析，從表1可見NG導光板的透光率相對OK導光板偏低。

2 光學分析

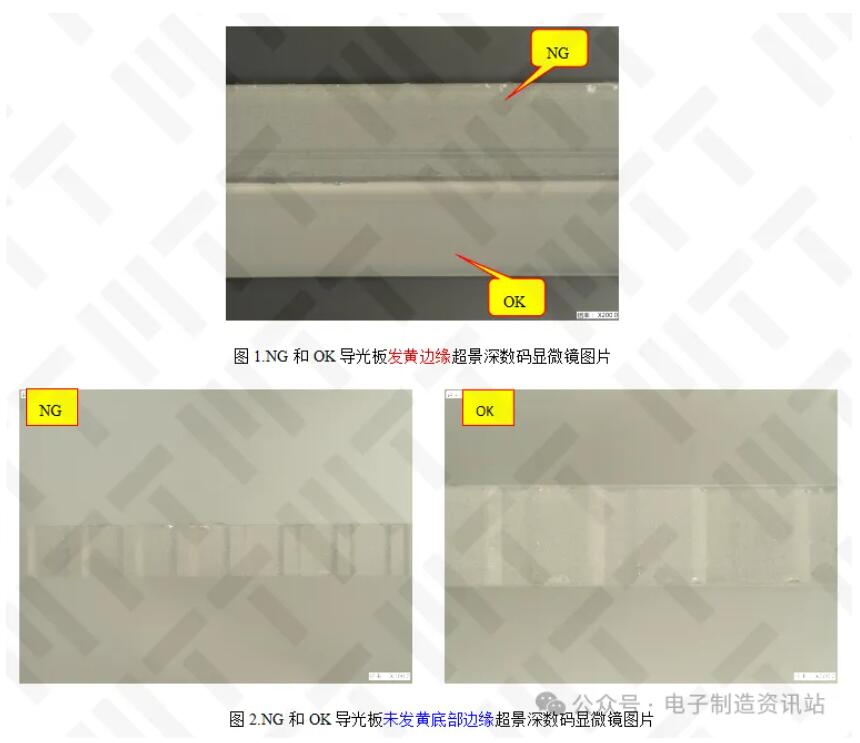

對NG導光板和OK導光板發黃位置邊緣進行觀察，NG導光板邊緣比較粗糙，OK導光板比較光滑；如圖1所示。對未明顯發黃底部邊緣區域進行觀察，NG導光板和OK導光板邊緣均比較粗糙，如圖2所示。

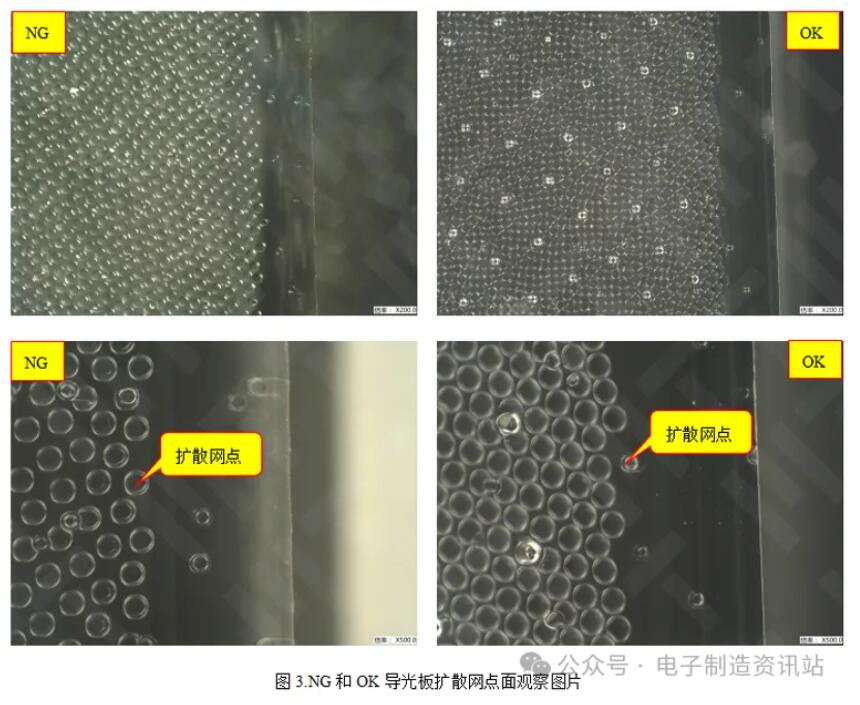

繼續對NG和OK導光板擴散網點面進行觀察，從圖3可見：NG擴散網點比較稀疏，OK擴散網點比較稠密，兩者無明顯本質差別。

3 形貌分析

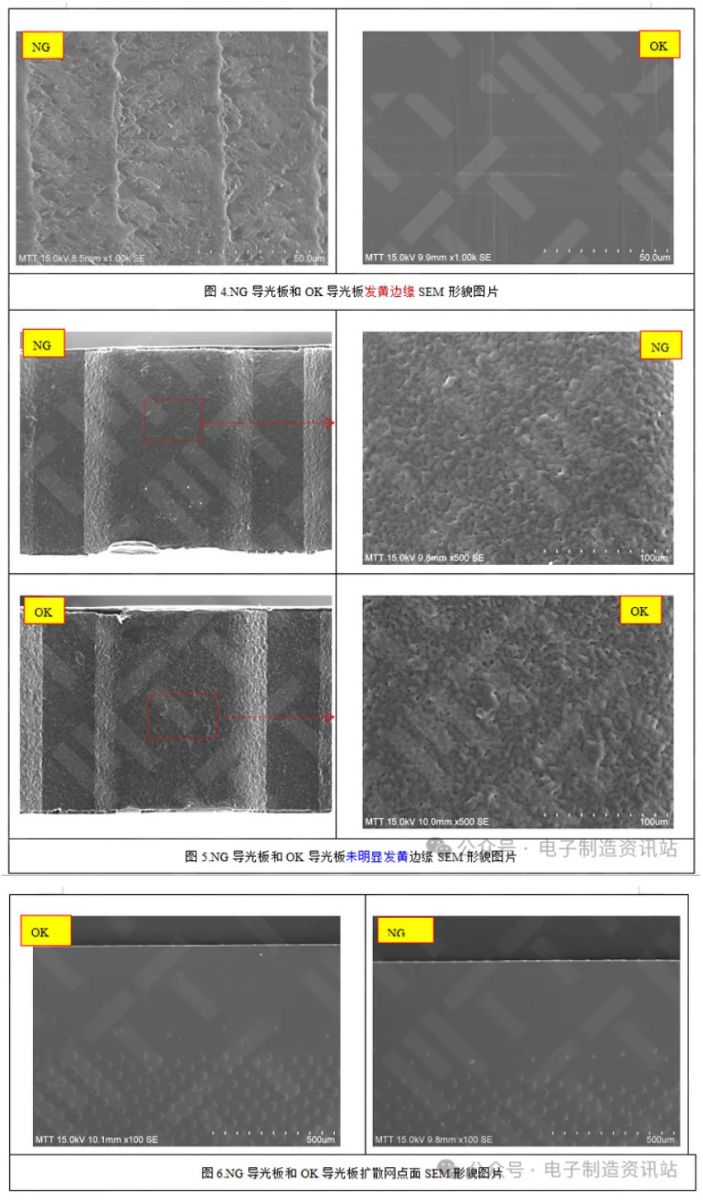

對NG和OK導光板發黃邊緣進行觀察發現，NG導光板表面附一層物質（異物），而OK導光板比較光滑，如圖4所示。未明顯發黃區域，兩者導光板表面均比較粗糙，如圖5所示。對兩者導光板擴散網點面進行觀察，兩者無明顯差別，如圖6所示。

4 FTIR分析

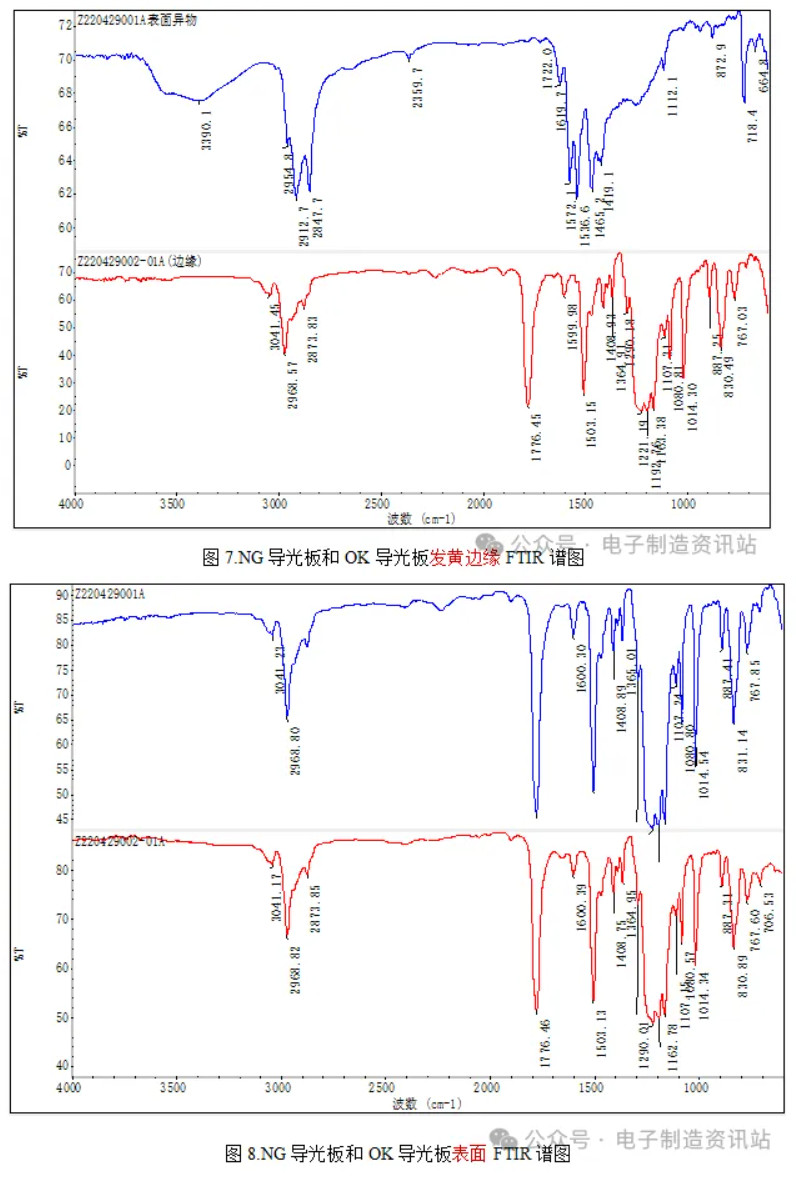

對NG導光板和OK導光板發黃邊緣進行成分分析，得知NG邊緣異物成分為硬脂酸鈣，OK導光對應發黃位置為聚碳酸酯（PC），如圖7所示；對兩者導光板發黃表面物質進行分析，得知兩者均為PC，無明顯差別，如圖8所示。

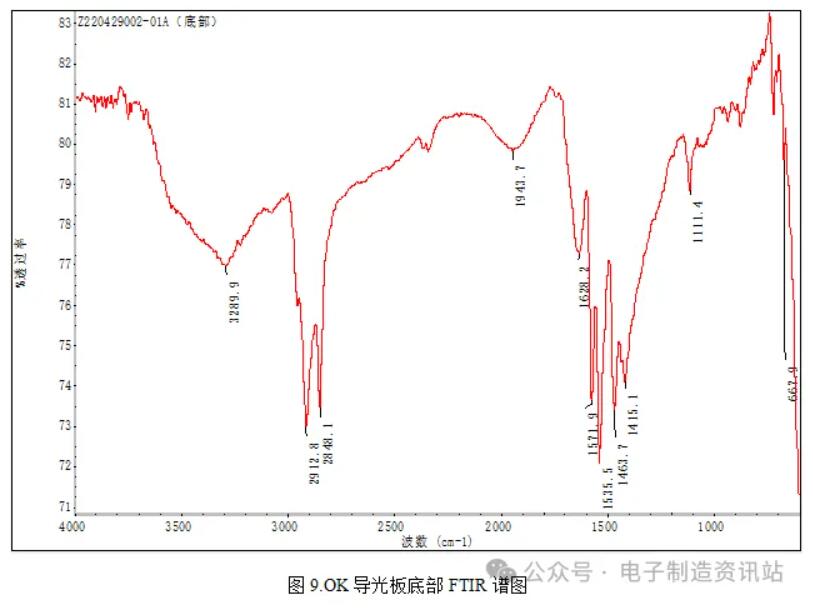

對OK導光板底部邊緣物質進行成分分析，同樣是硬脂酸鈣，如圖9所示。

5 Py-GCMS分析

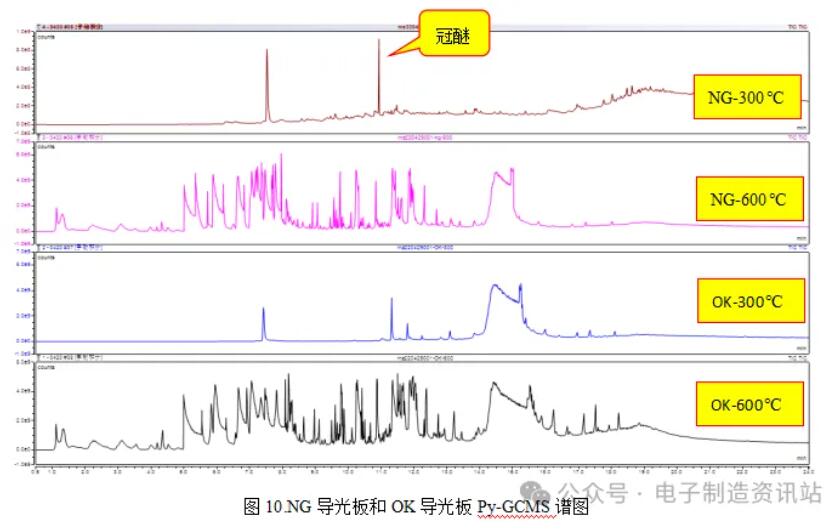

取各自對應發黃位置導光板1mg，用熱脫附的方式，緩緩讓導光板里面的物質釋放出來，測定其成分，其中NG導光板在300℃熱脫附方式中，在保留時間為10.93min，多出冠醚的峰，且峰的強度較高。冠醚屬于醚的一種，易揮發，通常作為有機化學反應的催化劑。如圖10所示。

結論

最終得出結論，導光板在背光通電后邊緣發黃的主要原因是滲入了冠醚，這種物質影響了導光板的透光率和光效，從而導致發黃現象的出現。

*** 以上內容均為原創，如需轉載，請注明出處 ***
