X射線衍射儀技術（XRD）
2015-08-26 瀏覽量：3955
1. X射線衍射儀技術（XRD）
X射線衍射儀技術(X-ray diffraction，XRD)。通過對材料進行X射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段。X射線衍射分析法是研究物質的物相和晶體結構的主要方法。當某物質(晶體或非晶體)進行衍射分析時,該物質被X射線照射產生不同程度的衍射現象,物質組成、晶型、分子內成鍵方式、分子的構型、構象等決定該物質產生特有的衍射圖譜。X射線衍射方法具有不損傷樣品、無污染、快捷、測量精度高、能得到有關晶體完整性的大量信息等優點。因此,X射線衍射分析法作為材料結構和成分分析的一種現代科學方法,已逐步在各學科研究和生產中廣泛應用。
2. X射線衍射儀技術（XRD）可為客戶解決的問題
（1）當材料由多種結晶成分組成，需區分各成分所占比例，可使用XRD物相鑒定功能，分析各結晶相的比例。
（2）很多材料的性能由結晶程度決定，可使用XRD結晶度分析，確定材料的結晶程度。
（3）新材料開發需要充分了解材料的晶格參數，使用XRD可快捷測試出點陣參數，為新材料開發應用提供性能驗證指標。
（4）產品在使用過程中出現斷裂、變形等失效現象，可能涉及微觀應力方面影響，使用XRD可以快捷測定微觀應力。
（5）納米材料由于顆粒細小,極易形成團粒,采用通常的粒度分析儀往往會給出錯誤的數據。采用X射線衍射線線寬法(謝樂法)可以測定納米粒子的平均粒徑。
3. X射線衍射儀技術（XRD）注意事項
（1）固體樣品表面＞10×10mm，厚度在5μm以上，表面必須平整，可以用幾塊粘貼一起。
（2）對于片狀、圓拄狀樣品會存在嚴重的擇優取向，衍射強度異常，需提供測試方向。
（3）對于測量金屬樣品的微觀應力（晶格畸變），測量殘余奧氏體，要求制備成金相樣品，并進行普通拋光或電解拋光，消除表面應變層。
（4）粉末樣品要求磨成320目的粒度，直徑約40微米，重量大于5g。
4. 應用實例
樣品信息：送檢樣品為白色粉末狀的珍珠粉，送檢方要求進行物相鑒定。本試驗使用設備為日本理學D/max2500的X射線衍射儀。
試驗參數：管壓40KV，管流200μA，Cu靶，衍射寬度DS=SS=1°，RS=0.3mm，掃描速度2.000 (d·min-1)，掃描范圍10°~80°。

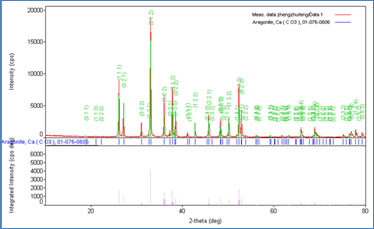

測試譜圖：
測試結果：樣品的主要成分為碳酸鈣。
